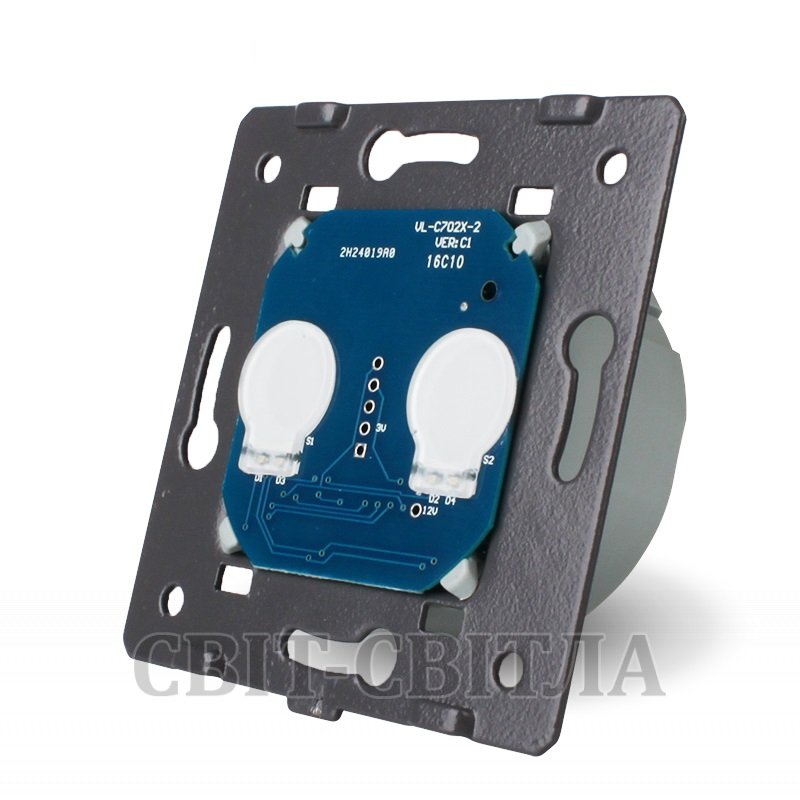

Механизм сенсорный бесшумный проходной/перекрестный выключатель 2 сенсора Livolo (VL-C702SQ)

Механизм сенсорный бесшумный проходной выключатель 2 сенсора Livolo

Проходной выключатель Livolo используется для управления освещением с двух и больше мест. Работает в режиме вкл / выкл.

Используется для обычных светильников, настенных бра, светильников на потолок.

Монтаж осуществляется без внесения любых дополнительных изменений в имеющуюся схему электрической проводки.

Управления реализуется прикосновеньем к сенсору.

Выключатель показывает текущий статус с помощью дискретного подсвечивания, синий - когда она отключена, и красной - когда она включена.

Внимание

Альтернативные переключатели LIVOLO работают только парами. Для правильной работы нужно минимум 2 переключателя. Альтернативные переключатели LIVOLO нельзя использовать с механическими альтернативными переключателями.

Особенности

• Уровень шума 0 дб - идеальная тишина
• Управление освещением с двух и больше мест
• Простая и быстрая установка с помощью винтового соединения
• Возможная установка как в стандартные, так и в глубокие монтажные коробки
• Может быть установленный горизонтально или вертикально
• Возможно установить до 5 штук в одну рамку
• Крепится к монтажной коробке винтами
• Крепкий выкрашенный металлический суппорт
• Может использоваться с любым источником света от 1 Вт до 1000 Вт
• Используется с рамкой с закаленного стекла
• Емкостный сенсор
• Сдержанное подсвечивание синего и красного цветов

Размер

Габаритные размеры позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Все это значительно облегчает самостоятельный монтаж выключателей - без сверления и других хлопотных операций.

Комплект снабжения

• Сенсорный выключатель Livolo
• шурупы для крепления;
• инструкция;
• коробка;

Подключение проходного выключателя

Для управления освещения с двух мест

Подключаем фазную напряжение к точки подключения «L» в обеих выключателях, соединяем два выключателя информационным проводом в точке подключения «COM» и подключаем провод лампы к Главному выключателю к точки подключения «L1» и «L2».

После подключения проводов и повторного подключения напряжения к сети выключатели нужно запрограммировать. Программирование нужно начинать с Главного выключателя. Более детально о программировании.

Главный (Master) выключатель - это бесшумный проходной выключатель VL-C702SQ работает в режиме вкл/выкл.

Второстепенный (Slave) - это проходной выключатель VL-C702S который передает команду вкл/выкл Главному выключателю.

• Для подключения Главного (Master) выключателя используются клеммы: Lin - фаза, L1 и L2 - выход линии нагрузки, COM - информационный.
• Для подключения Второстепенного (Slave) выключателя используются две клеммы: L - фаза, COM - информационный.

Внимание! Бесшумные выключатели VL-C702SQ устанавливаются только на место Главного (Master) выключателя. Второстепенные (Slave) выключатели используются VL-C702S.

Для управления освещения с четверых мест

Подключаем фазную напряжение к точки подключения «L» во всех выключателях, в точке подключения «COM» соединяем все выключатели информационным проводом, а провод лампы подключаем до одного из выключателей в точке подключения "L1" и «L2».

Монтаж

Предназначенный для монтажа с сенсорной панелью

Сенсорная панель поставляются отдельно.
